A101-S系列角式自控闪蒸调节阀

A101-S系列角式自控闪蒸调节阀简介
一、应用范围
       由气缸式驱动的A101-S系列阀门具有好的刚度性能，并仍保持定位准确、可重复性强、速度快速可控以及反应可靠的优势，气缸可处理高达150psi（10.3bar）的供给空气，具备可抗衡高流体压力的关闭推力；是一款严酷工况控制阀，专门设计应用于恶劣的侵蚀、腐蚀、磨蚀和严重闪蒸工况，尤其在矿浆、煤浆及煤化工上得到广泛应用。

二、型号规格

压力范围	公称直径（mm）
CL150-600	DN50-300

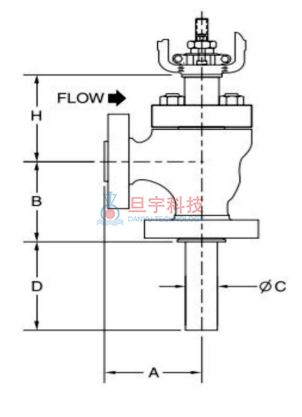

阀门口径 （inch）	压力等级 ANSI	A		B		C		D		H
1	150~600	4.3	109	4.3	109	0.88	22	4.5	114	3.3	81
1.5	150~600	4.8	122	4.8	122	1.38	35	7.5	191	3.9	99
2	150~600	5.8	147	5.8	147	1.88	48	9.5	241	4.7	120.66
3	150~600	7.0	178	7.0	179.5	2.88	73	14.5	368	5.8	147
4	150~600	8.8	224	9.3	235	3.88	99	19.4	493	7.6	193
6	150~600	9.4	238	9.4	238	5.88	149	17.75	451	10.1	256
8	150~600	15.4	392	15.4	392	7.75	197	19.31	491	10.84	275.5
10	150~600	14.8	376	14.8	376	9.63	245	19.25	489	12.7	323
12	150~600	16.1	409	16.1	409	11.63	295	16.88	429	12.8	325
14	150	17.5	445	17.5	445	12.75	324	15.75	400	12.8	325

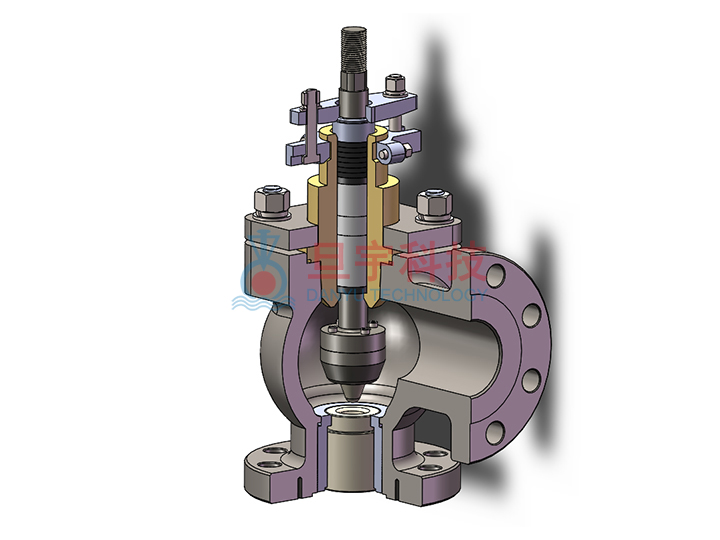

四、主要性能特点
       1、智能控温系统——调节阀加强型阀杆内特设有一套智能加热系统 ，与其内部连接的温度传感器配合控制阀体内部温度，防止阀体内部的介质结晶。
       2、抗冲刷功能——阀芯、阀座采用特种陶瓷材料制成，具有耐腐蚀、抗冲刷、耐冲击。
       3、防颗粒功能——内部特种结构，填料尽可能的密封介质，保护阀杆运动顺畅，内部具有金属与陶瓷组合的导向环，确保阀门在高压差条件下稳定运行，防震荡。
       4、模块化生产——所有零件均模块化生产，且阀门具有快速拆装、组装功能；所有零部件互换性强，用专业设备拆装表现优良，缩短维护周期。
       5、阀芯检测功能——此装置置于阀芯内，受严格密封保护，不接触管道内流体，当阀芯有裂痕或损坏时，通过特殊设计，压力传感器接收压力变化，反馈至主控室，便于及时维护、替换。
