球阀

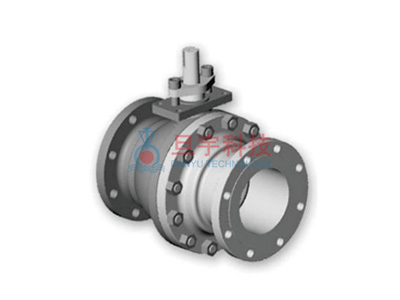

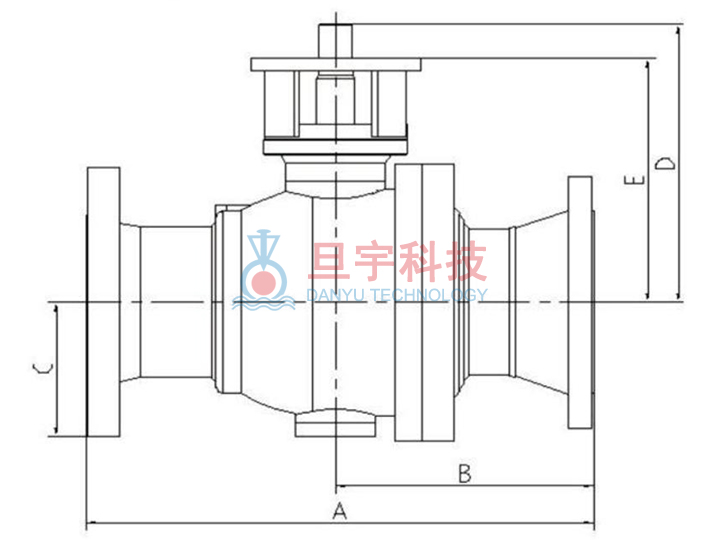

球阀尺寸标识

150#全通径凸法兰连接
公称通径 端部到端部尺寸A 中心线到端部尺寸B C中心线到端部尺寸C 中心线到顶部尺寸D 中心线到顶部尺寸E 近似重量
DN NPS mm In. mm In. mm In. mm In. mm In. kg 1b.
15 1/2 108 4.25 54 2.13 64 2.50 64 2.50 51 2 9 20
20 3/4 117 4.63 60 2.38 64 2.50 64 2.50 51 2 11 25
25 1 127 5 68 2.69 140 2.50 140 5.50 127 5 13 28
40 1 1/2 165 6.50 70 2.75 137 3.13 137 5.38 124 4.88 18 40
50 2 179 7.06 79 3.10 182 3.63 182 7.17 155 6.10 23 51
80 3 204 8.06 99 3.88 230 4.63 230 9.07 189 7.45 45 99
100 4 230 9.06 93 3.65 252 5.25 252 9.93 211 8.31 61 134
150 6 394 15.50 189 7.44 340 7.63 340 13.38 279 11 203 447
200 8 457 18 233 9.19 407 9.38 407 16.01 335 13.20 306 674
250 10 533 21 272 10.72 519 11.75 519 20.42 422 16.63 573 1264
300 12 610 24 305 12 546 12.13 546 21.50 495 19.50 925 2040

300#全通径凸法兰连接
公称通径 端部到端部尺寸A 中心线到端部尺寸B C中心线到端部尺寸C 中心线到顶部尺寸D 中心线到顶部尺寸E 近似重量
DN NPS mm In. mm In. mm In. mm In. mm In. kg 1b.
15 1/2 140 5.50 70 2.75 64 2.50 64 2.50 51 2 15 33
20 3/4 152 6 60 2.38 64 2.50 64 2.50 51 2 18 40
25 1 165 6.50 68 2.69 64 2.50 140 5.50 127 5 25 55
40 1 1/2 190 7.50 70 2.75 80 3.13 137 5.38 124 4.88 36 80
50 2 216 8.50 97 3.80 92 3.63 182 7.17 155 6.10 29 64
80 3 282 11.12 125 4.93 118 4.63 230 9.07 189 7.45 54 118
100 4 305 12 146 5.75 133 5.25 252 9.93 211 8.31 80 176
150 6 403 15.88 189 7.44 194 7.63 340 13.38 279 11 219 483
200 8 502 19.75 233 9.18 238 9.38 407 16.01 335 13.20 378 834
250 10 568 22.38 277 10.91 298 11.75 519 20.42 422 16.63 659 1452
300 12 648 25.50 246 9.69 308 12.13 546 21.50 495 19.50 1034 2280

600#全通径凸法兰连接
公称通径 端部到端部尺寸A 中心线到端部尺寸B C中心线到端部尺寸C 中心线到顶部尺寸D 中心线到顶部尺寸E 近似重量
DN NPS mm In. mm In. mm In. mm In. mm In. kg 1b.
15 1/2 165 6.50 68 2.69 64 2.50 64 2.50 51 2 20 45
20 3/4 190 7.50 86 3.38 64 2.50 64 2.50 51 2 23 50
25 1 216 8.50 108 4.25 64 2.50 76 3 64 2.50 28 62
40 1 1/2 241 9.50 121 4.75 80 3.13 114 4.50 102 4 32 70
50 2 292 11.50 124 4.88 92 3.63 182 7.17 155 6.10 37 82
80 3 356 14 152 6 118 4.63 230 9.07 189 7.45 69 152
100 4 432 17 197 7.75 138 5.44 243 9.55 218 8.57 116 256
150 6 559 22 226 8.88 203 8 273 10.75 222 8.75 327 720
200 8 660 26 305 12 240 9.44 308 12.13 257 10.13 517 1140
250 10 787 31 349 13.75 273 10.75 384 15.13 334 13.13 925 2040
300 12 838 33 400 15.75 308 12.13 432 17 381 15 1197 2640

900#全通径凸法兰连接
公称通径 端部到端部尺寸A 中心线到端部尺寸B C中心线到端部尺寸C 中心线到顶部尺寸D 中心线到顶部尺寸E 近似重量
DN NPS mm In. mm In. mm In. mm In. mm In. kg 1b.
15 1/2 229 9.00 114 4.50 76 3 121 4.75 108 4.25 20 45
20 3/4 229 9.00 114 4.50 76 3 121 4.75 108 4.25 18 40
25 1 254 10.00 127 5 76 3 121 4.75 108 4.25 29 63
40 1 1/2 305 12.00 152 6 114 4.50 121 4.75 108 4.25 44 98
50 2 368 14.50 152 6 109 4.31 211 8.30 170 6.70 72 158
80 3 381 15 165 6.50 124 4.88 234 9.22 194 7.65 89 196
100 4 457 18 184 7.25 168 6.63 222 8.75 197 7.75 240 530
150 6 610 24 245 9.63 222 8.75 283 11.13 232 8.75 522 1150
200 8 737 29 298 11.75 292 11.50 308 12.13 257 10.13 1009 2225
250 10 838 33 394 15.50 348 13.69 419 16.50 368 14.50 1746 3850
300 12 965 38 406 16 400 15.75 457 18 406 16 2223 4900

1500#全通径凸法兰连接
公称通径 端部到端部尺寸A 中心线到端部尺寸B C中心线到端部尺寸C 中心线到顶部尺寸D 中心线到顶部尺寸E 近似重量
DN NPS mm In. mm In. mm In. mm In. mm In. kg 1b.
15 1/2 203 8 114 4.50 76 3 121 4.75 95 3.75 29 65
20 3/4 216 8.50 83 3.25 N/A N/A 121 4.75 95 3.75 32 70
25 1 254 10 102 4 102 4 121 4.75 99 3.88 34 75
40 1 1/2 330 13 127 5 89 3.50 203 8 178 7 52 115
50 2 368 14.50 152 6 109 4.31 211 8.30 170 6.70 72 158
80 3 470 18.50 178 7 143 5.63 241 9.50 200 7.88 166 365
100 4 546 21.50 236 9.31 181 7.13 314 12.38 238 9.38 293 645
150 6 705 27.75 292 11.50 254 10 495 19.50 375 14.75 635 1400
200 8 832 32.75 375 14.75 318 12.50 508 20 419 16.50 1043 2300
250 10 991 39 429 16.88 394 15.50 610 24 533 21 1724 3800
300 12 1130 44.50 629 24.75 362 14.25 660 26 559 22 2041 4500
