α 阀 ：用于与β阀、冲洗 CIP/封装 SIP 部件、压力部件、保护部件、功能部件等对接，α阀主要材质为 TA2 或者 TC4，全系配置允许承压及真空。
       β 阀 ：与α阀对接，主要用于无菌粉体转运，在转移过程中与转移部件连接材质选择：TA2 或者 TC4。

α-β阀产品介绍
       1、α-β阀是采用精巧设计的分体式双偏心蝶阀（SDEBV）技术，由主动阀和被动阀等附件组成，阀体和阀板材质选用 ZTA2 材质，一次铸造成型。
       2、实现密闭条件下物料转移，转移过程保证无菌物料的无菌状态不受破坏或防止有毒物料的扩散。该转移包括加料、卸料、配料或取样等。
       3、α-β阀三种模块化产品：
       A、标准型、
       B、在线清洗灭菌型
       C、自动化 PLC 在线型。

α-β阀使用目的
       1、确保生产过程符合GMP、产品质量要求和行业监管。
       2、保护操作人员的安全—防止高致敏性和毒性物料在转移过程中泄漏，危害操作人员的安全。
       3、产品的无菌保护—保证无菌产品在转移过程中免受外界微生物的影响。
       4、大限度地降低物料转移过程中的物料损失。
       5、减少人工干预，封闭的传输限制交叉污染的风险。
       6、可减少高要求洁净区和繁琐的个人防护要求。
       7、有效控制转移过程中的粉尘扩散，确保无尘环境。

α-β阀应用场景
       密闭式配料、装料、卸料、取样和粉碎
       隔离器装料、卸料 —- 无菌原料药转移、分装
       毒性高致敏性物品转移 —- 无菌胶塞隔离运输

α-β阀技术参数
       主体部分材料：TA2 或者 TC4（重量较 316L 材质轻 50%）
       密封件材质：卫生级硅橡胶（S ilicone）；白色氟橡胶（FKM）
       暴露限度：≤10μg/m³，暴露等级：≥VI 级
       耐压：≥1.6MPa
       标准快装卡箍接口 Tri-Clamp ，可定制对应接口
       符合新版 GMP、FDA、EU 等生产要求

技术参数
接口尺寸		2.0" 3.0" 4.0" 6.0" 8.0" 10"
接口标准		Tri-clamp、PN6/PN10/PN16 法兰
材质	阀体材质	TC4（与介质接触部件）TA2（不与介质接触部件）
	密封材质	硅橡胶（标配），白色氟化橡胶、全氟橡胶（选配）
密封等级		OEB 4级（OEL≤10μg/m³）
压力等级		-0.1 —— +1.6MPa
防爆等级		ATEX Ⅱ2 GD T4
选配附件		主动清洗部件、被动压力盖、被动保护盖、被动清洗部件
表面处理		Ra＜0.4，标配（与介质接触部件）Ra＜0.8，（不与介质接触部分）
操作方式		手动，气动，电动

α-β阀特点
       两个阀瓣之间采用金属硬密封 ，阀板采用双偏心设计结构，灵巧方便；
       卫生级硅橡胶（S ilicone）或白色氟橡胶（FKM），具有优良的化学稳定性,耐油、耐高温、耐强酸、耐氧化等特性。符合FDA要求，其他材质的密封阀座，可定制满足特殊需求。
       多个互锁设计，避免误操作。
       可在线清洗和在线灭菌，CIP、SIP 功能，高效清洗和维护。
       分料过程设定多个挡位，可以实现手动和自动切换。
       适合现有非密闭性物料转移系统进行密闭性改进。

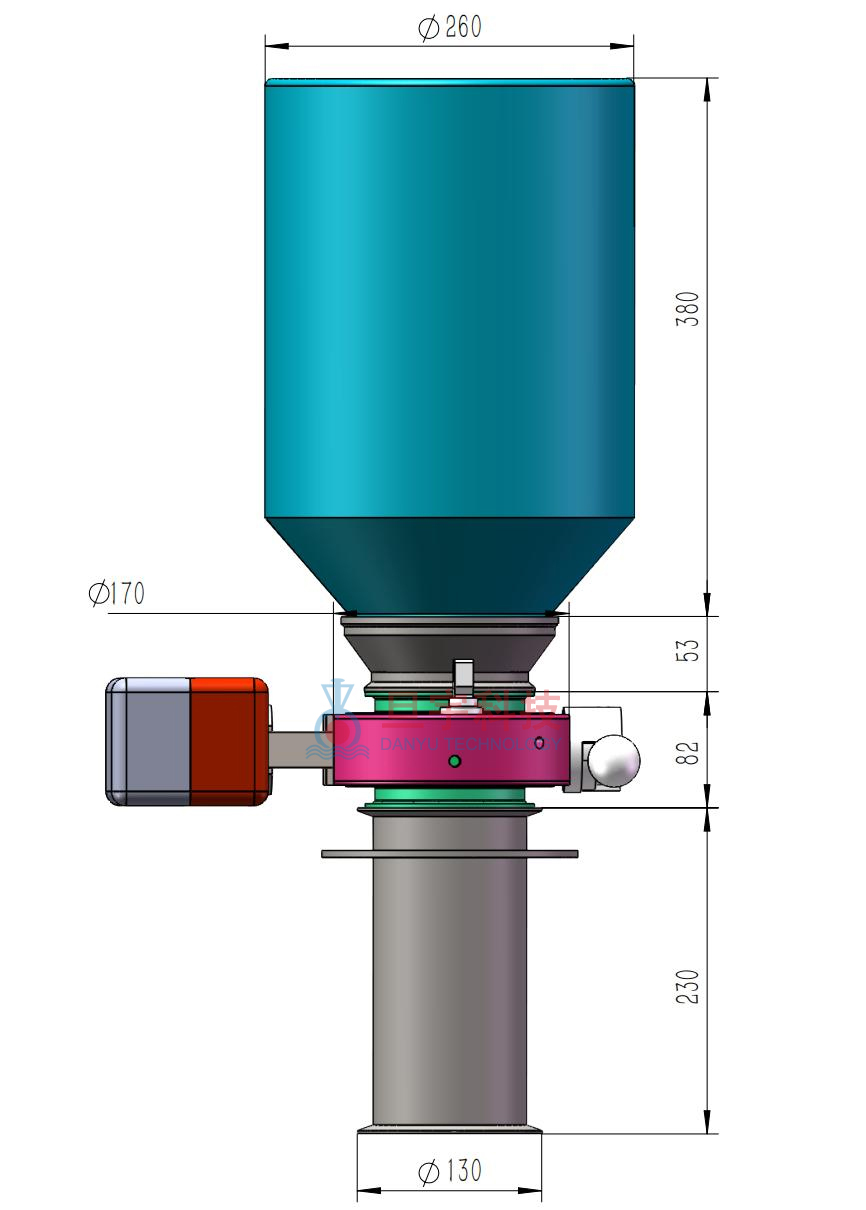

α-β阀规格
       标准型号尺寸：50mm，65mm，80mm，100mm，150mm，200mm，250mm
       接口型式 Interface：PN16，PN10，PN6, ANSI#150，Tri-Clamp

型号和接口尺寸参照表
型号Type	SBV50	SBV65	SBV100	SBV150	SBV200	SBV250
英制	2.0“	3“	4“	6“	8“	10“
接口外尺寸	64mm	91mm	119mm	167mm	218mm	268.5mm
